Krell NOVA™全自动裸光纤/芯片研磨机
产品型号:NV-100  所属品牌:美国Krell 谱兆编码:87021700
美国Krell NOVA™全自动裸光纤/芯片研磨机的崭新的设计可以适应各种应用,集成了Krell现有的Scepter™ Trig™ FLex™ 研磨机的功能为一体。 可以研磨连接器,波导芯片,裸光纤及其他定制产品。

美国Krell NOVA™全自动裸光纤/芯片研磨机的崭新的设计可以适应各种应用,集成了Krell现有的Scepter™,  Trig™FLex™ 研磨机的功能为一体。 可以研磨连接器,波导芯片,裸光纤及其他定制产品。

特点:
• 单片机控制MICROFEEDTM™自动进料系统
• 支持所有标准连接器/MIL-TERMINI/裸插芯研磨
• 机器去胶
• 满足TELCORDIA标准
• 波导芯片,裸光纤,连接器夹具互换
• 集成现有Scepter™, Trig™FLex™研磨机的所有功能
• 光纤连接 ,裸光纤,波导芯片及其他定制部件的精密研磨
• 裸光纤一次性最多8根研磨
• 锥形光纤一次性四根研磨
• 全自动角度调节,全自动旋转角度调节!

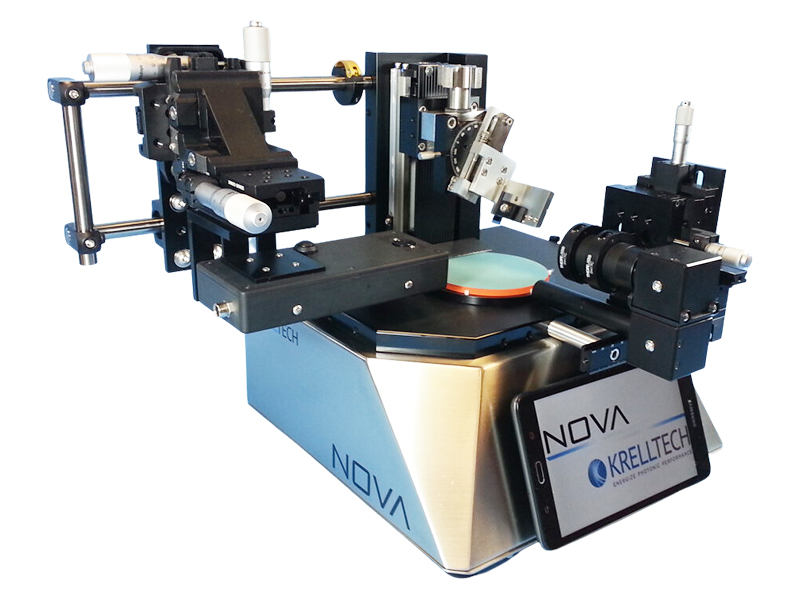

波导及阵列:
美国Krell NOVA™ 研磨机的GEO™光子集成波导芯片及光纤阵列研磨系统
美国Krell NOVA™ 研磨机灵活的GEO™研磨平台可用来研磨波导芯片,光子芯片,平面光波芯片及光纤阵列。 研磨角度可从0度到50度变化, 手动或自动工装夹具都可以使用。 GEO™系统的安装板可以调节以便适应不同的器件宽度和厚度。可选配的视频检测系统既可以监控研磨过程中芯片跟研磨片之间的相对位置, 又可以在架检测研磨效果, 从而最大程度的降低器件处理的时间,同时在研磨端面合格后才从机器上取下。

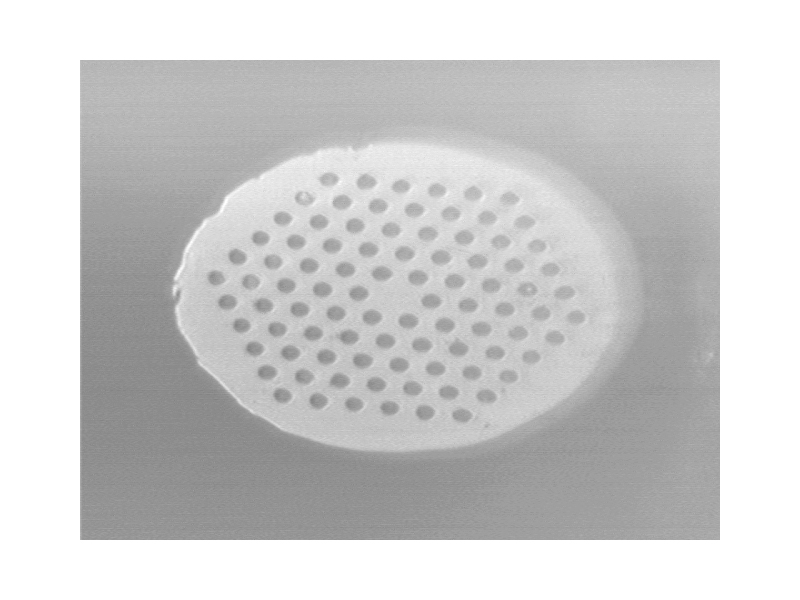

裸光纤研磨
美国Krell NOVA™ 裸光纤研磨系统

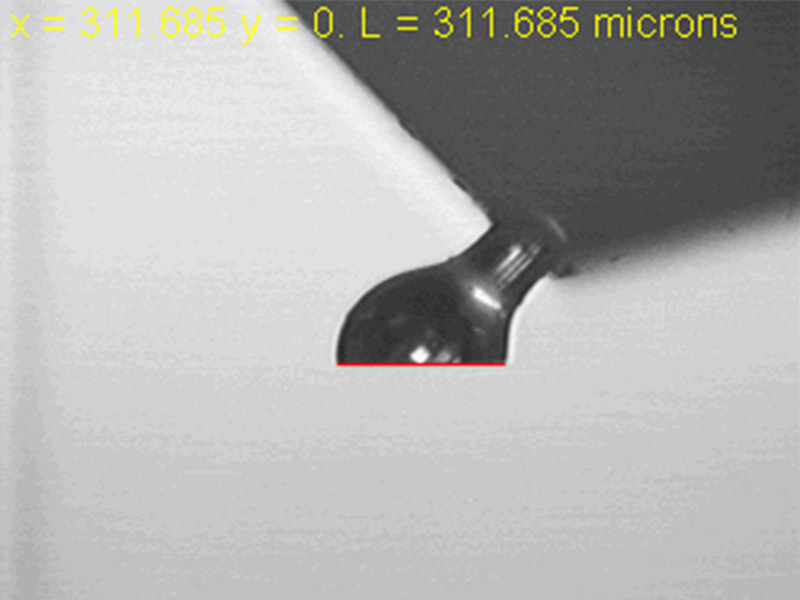

美国Krell NOVA™ 研磨机灵活的加工平台易于设置为裸光纤研磨用途。 裸光纤研磨角度通过选用特制的夹具及适配器而实现0到50度的研磨。 光纤类型从标准的单模光纤到PM保偏光纤,从蓝宝石光纤到塑料光纤均可研磨。 快速拆卸的适配器可以适应80um到3mm以上的光纤直径。 可选配的视频监控系统既可以在研磨过程中观察光纤与研磨片之间的相对位置, 又可以在架观察研磨端面的效果,也就是说研磨完成后再取下光纤,无需在研磨过程中频繁装卸光纤。 采用Orbit™研磨系统, 美国Krell NOVA™ 研磨机可以研磨锥形及楔形光纤。

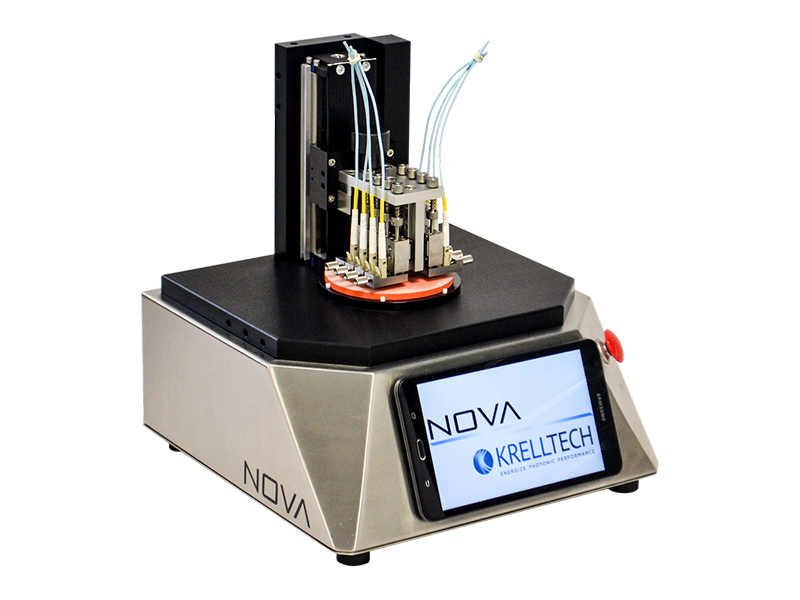

连接器研磨
美国Krell NOVA™ 连接器研磨系统
美国Krell NOVA™ 研磨机现在已经具备连接器研磨的最大可能性。 Krell公司集成了业界领先的 Scepter™,  Trig™FLex™的优点Krell NOVA™ 研磨机上,从而实现研磨器件多样性及经济性,研磨器件从连接器到光学芯片,从裸光纤到定制器件均可研磨。 同时, 用途从研发到大规模生产均可以通过蓝牙平板电脑控制。

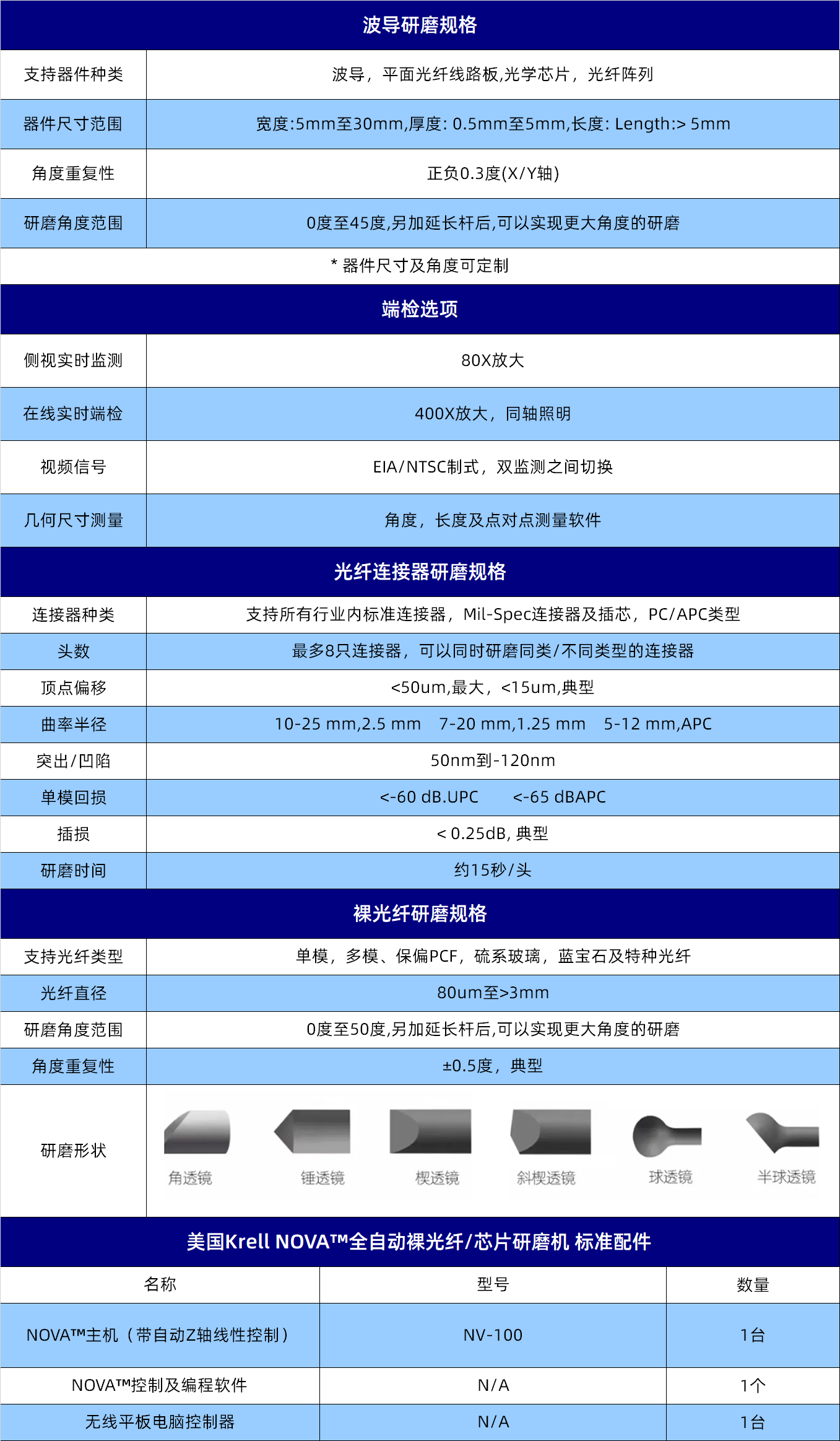

数据参数

问: 我们已经有美国Krell NOVA™全自动裸光纤/芯片研磨机了, 现在增加一些规格的光纤要磨,能否购买相对应的裸光纤适配器,以便实现不同尺寸的裸光纤研磨?
答:可以的,裸光纤的尺寸从80um到4mm的适配器都有的,联系谱兆销售来询价即可。 请注意Krell的光纤适配器是一个规格光纤对应一只适配器的,也就是您要磨十种不同规格的光纤,您需要配十种适配器。


问:跟主机匹配的侧向放大镜和在线式端面检测放大镜能否后来再买?
答:如果您最初购买的是研磨机主机,后面可以升级。 不过我们建议侧向放大镜最初一定要配置,不然裸光纤很容易因为跟研磨砂纸的位置情况不明而导致频繁断纤。
在线式端面检测放大镜也有必要,这台放大镜不需要拆下光纤进行观测。 如果端面效果不好, 马上就可以研磨, 研磨角度不会因为拆卸重装而导致偏差。 一旦有了偏差,就相当于从头开始研磨。


问:我们有老版本的Trig研磨机,Trig NOVA之间有什么区别?

答:总体而言,美国Krell NOVA™全自动裸光纤/芯片研磨机是可编程自动研磨,而Trig™ 是纯粹手动版本。当然,美国Krell NOVA™全自动裸光纤/芯片研磨机也有手动研磨的选项,可以用于研磨工艺的开发,一旦工艺定型,则设定好研磨程序,机器可以自动研磨,对研磨操作员的要求就没有那么严格了。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机可以同时磨几根光纤?

答:最多8根。

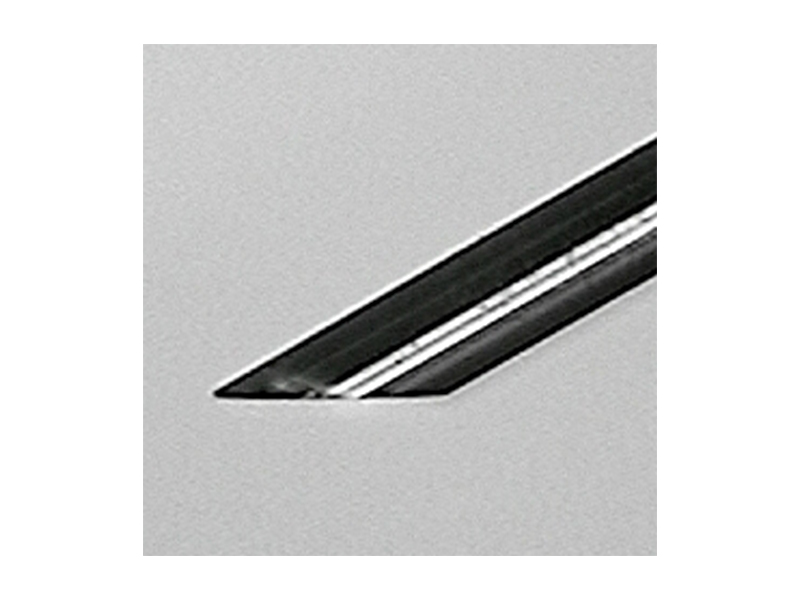

问:我们现有的锥形研磨系统是研磨155um外径的光纤,现在想磨175um的楔形光纤,有适配器么?

答:锥形模块可以用来磨楔形的,适配器的范围从80um一直到4mm都有。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机可以研磨带角度的光纤么?

答:可以的,美国Krell NOVA™全自动裸光纤/芯片研磨机标准的研磨角度为从垂直轴算起0-50度,如果要求极端,增加一些配件,可以实现0-80度的光纤研磨。

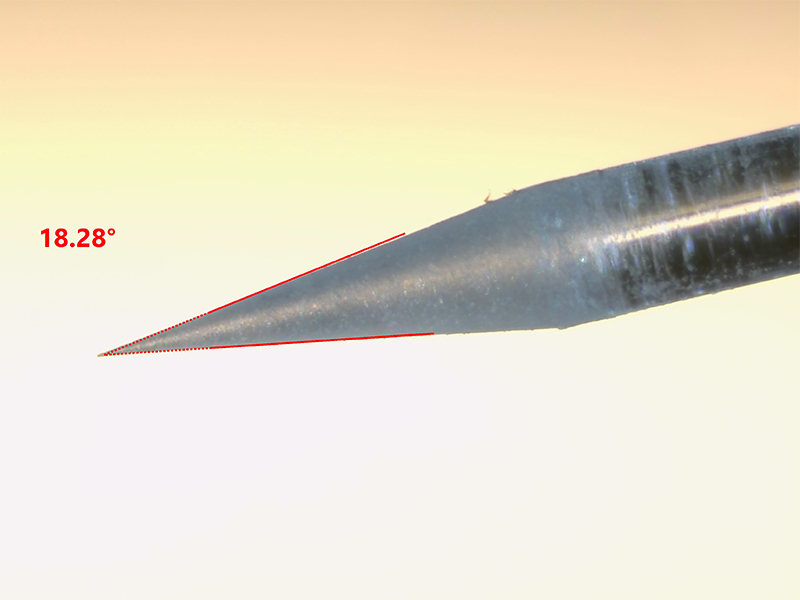

问:锥形模块可以研磨2000um的塑料光纤么?我们还要在锥形顶部磨一个平面出来,可以吗?

答:没问题的,一个锥形模块加个2000um的裸光纤适配器可以实现。


问:裸光纤锥形模块可以磨一半楔形,另一半锥形么?

答:可以的,您可以先磨一个锥形,再磨楔形。也可以先磨楔形,随后设定锥形的角度范围,模块会在角度范围内左右转动,研磨锥形。


问:锥形模块可以研磨多棱锥形么?

答:可以的,原则上讲,锥形模块设定最小0.1度的转动幅度,这样就可以磨多个面。


问:美国Krell NOVA™系统可以研磨多大尺寸的PIC芯片么?

答:标准芯片夹持夹具适合宽度2-50mm,厚度0.5->5mm的芯片。 当然, 我们还可以定制夹具。

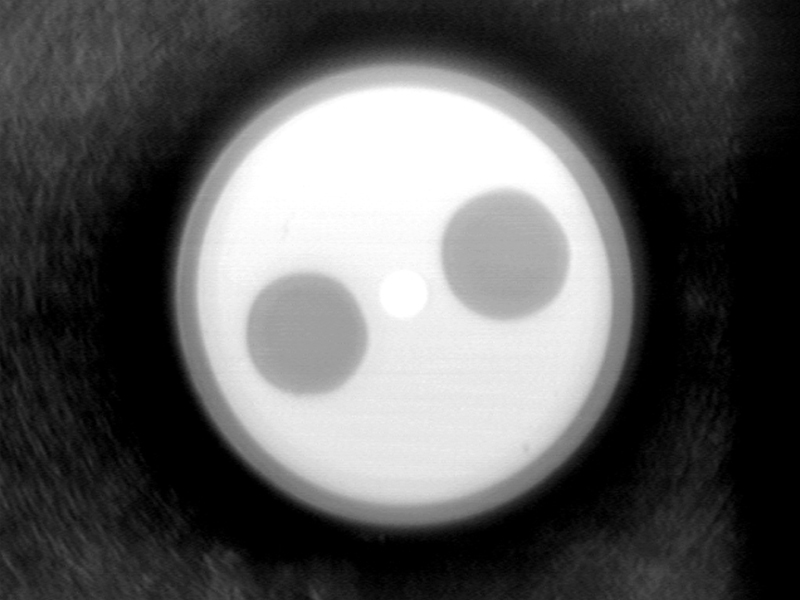

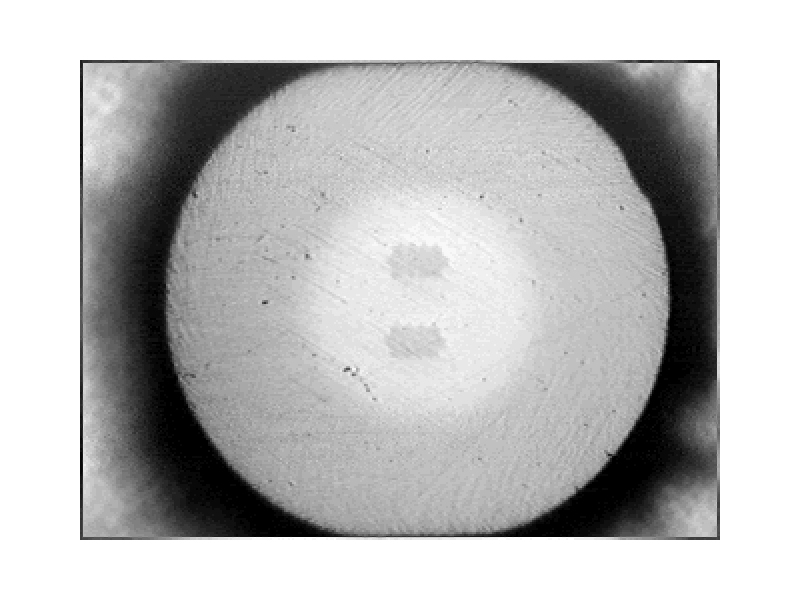

问:PM光纤研磨时候,应力轴的角度设定能做到什么程度?

答:采用Krell的端面检测放大镜,配合随机的测量软件,保偏光纤的应力单元的角度重复性可以做到+/-1°. 更多的保偏光纤的生产设备,您可以参考我们代理的Data Pixel公司PM Aligner,以及谱兆自己开发的一些相关设备。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机的研磨片,胶垫,玻璃垫是多大尺寸的?

答:4"


问:美国Krell NOVA™全自动裸光纤/芯片研磨机有线缆支架么?

答:美国Krell NOVA™全自动裸光纤/芯片研磨机标配里带一对挂线悬臂,Krell还可以定制支架。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机的连接器研磨夹具最多8头, 每只头可以不是同一种连接器么?

答:可以的,每个头都可以是不同的类型。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机的8头连接器夹具, 我可以不装满八只连接器么?

答:可以的, 1-8任选。


问:美国Krell NOVA™全自动裸光纤/芯片研磨机可以研磨MT么?

答:可以的,MT/PC和MT/APC均可。


问:我没有美国Krell NOVA™全自动裸光纤/芯片研磨机,你们可以代为研磨么?

答:可以的,我们提供这个服务。


问:美国Krell NOVA™全自动裸光纤/芯片研磨主机配件保修期多长?

答:一年


问:美国Krell NOVA™全自动裸光纤/芯片研磨机,自动/手动给料的最小步进距离是多少?

答:5µm
