概述：

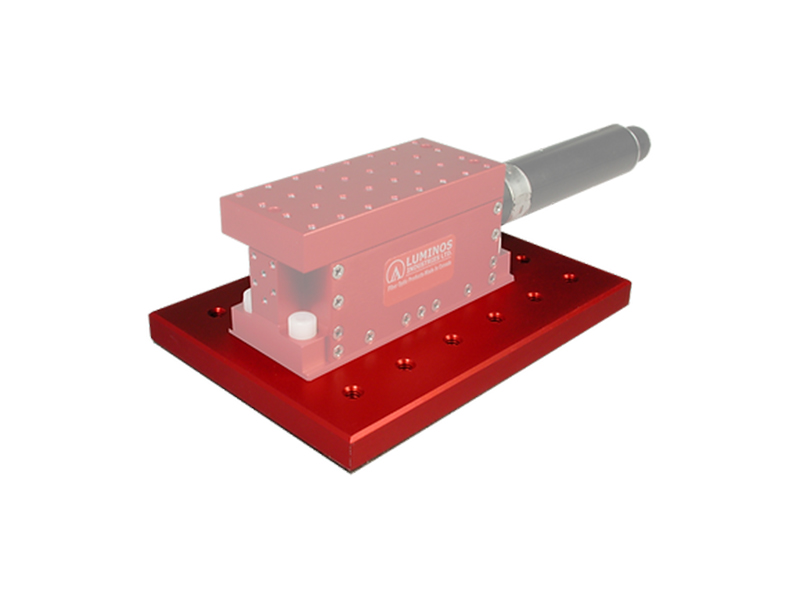

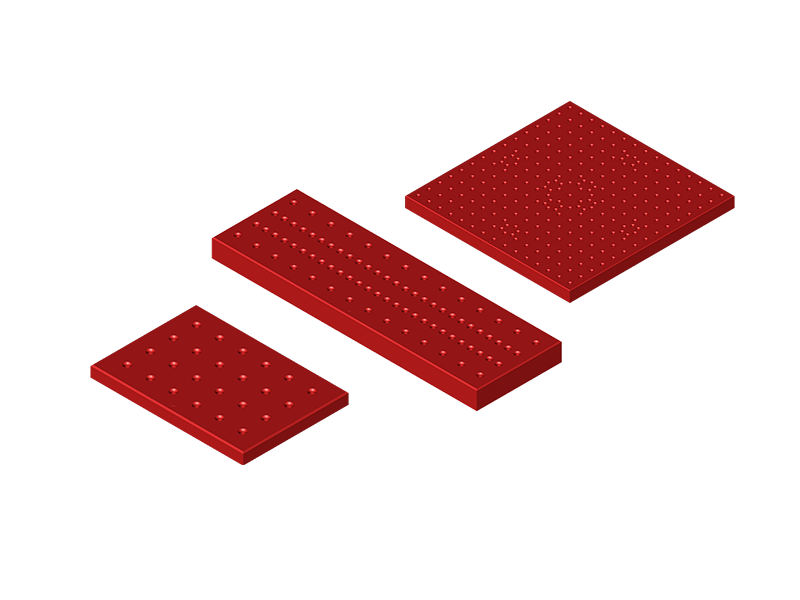

基板为Luminos所有调节架及配件的组合提供了一个组装和运输的便捷方法。所有基板都是铝合金块，公英制版本均有，开孔为M6 x 1mm 或者1/4-20的螺丝孔，孔间距6.25mm至25mm，或者1/4"至1". 坚固刚性的基板为装在上面的设备提供了一个坚固的平面，体积紧凑，易于携带。在很多应用领域内，这些基板可以替代光学平台及其他安装承载系统。橡胶底脚隔绝震动并保护工作平面。

订货须知：

谱兆编码

产品型号

功能

颜色

产品图片

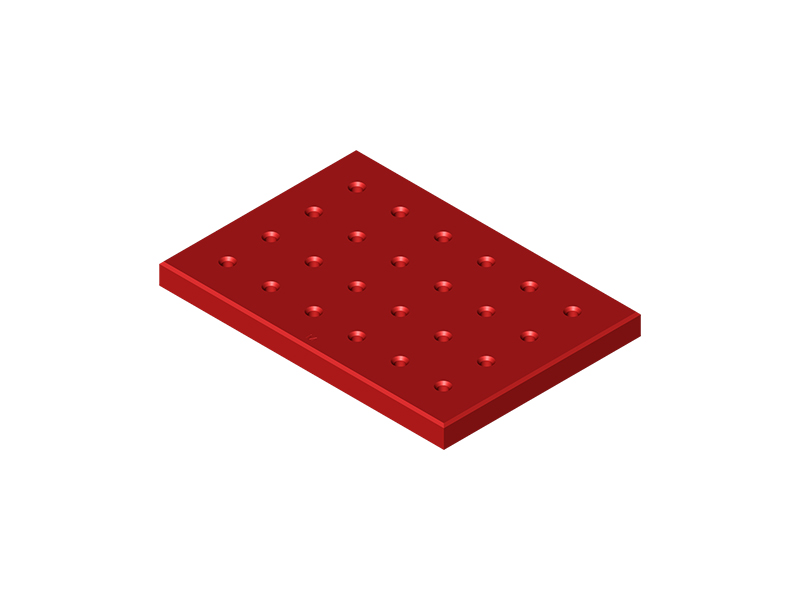

90017500

BP001-R-SI

BP001-SI公制基板 (114mm x 165mm x 12mm)

M6 x 1 mm螺纹孔，25 mm孔间距网格, 24孔位

红色

订货须知图片1

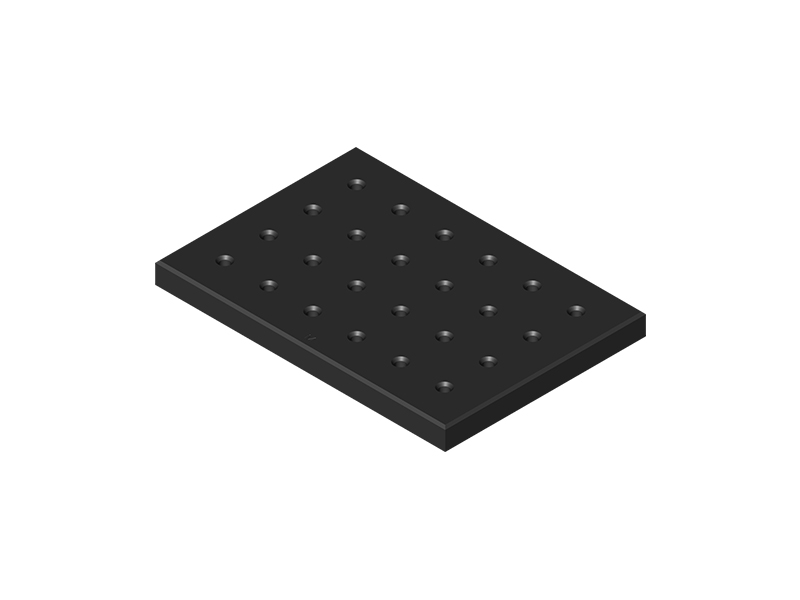

90017600

BP001-B-SI

BP001-SI公制基板 (114mm x 165mm x 12mm)

M6 x 1 mm螺纹孔，25 mm孔间距网格, 24孔位

黑色

订货须知图片2

90017700

BP001-R-I

BP001-I英制基板 (4.5" x 6.5" x 5/8")

1/4-20螺纹孔，1"孔间距网格, 24孔位

红色

订货须知图片1

90017800

BP001-B-I

BP001-I英制基板 (4.5" x 6.5" x 5/8")

1/4-20螺纹孔，1"孔间距网格, 24孔位

黑色

订货须知图片2

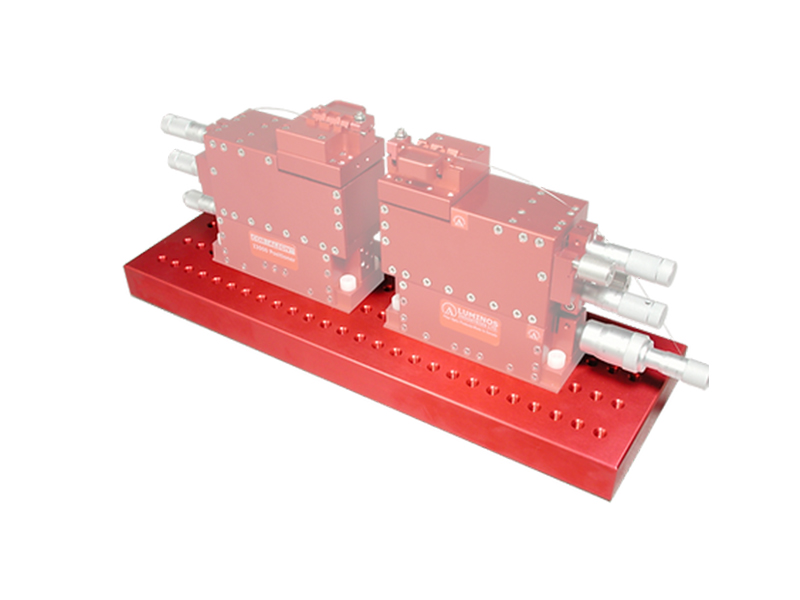

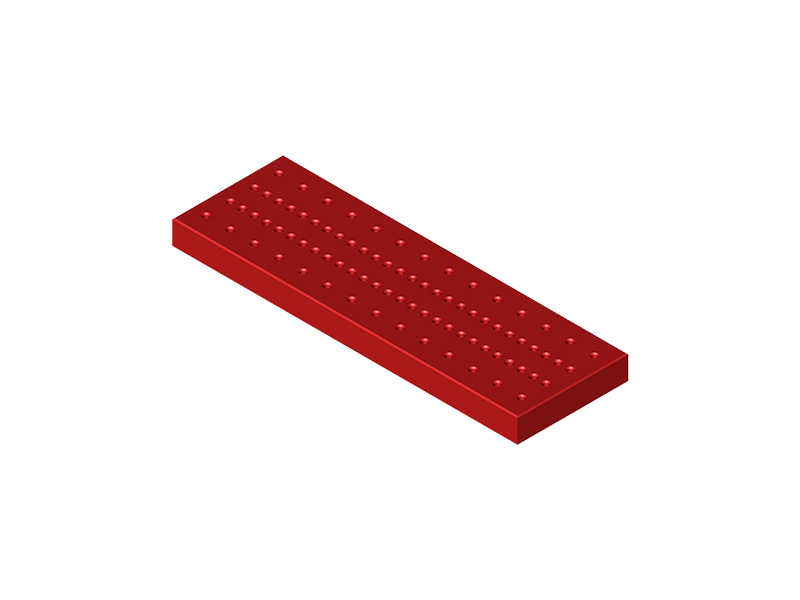

90017900

BP003-R-SI

BP003-SI公制基板 (114mm x 356mm x 25mm)

M6 x 1mm螺纹孔，25 mm孔间距网格, 82孔位

红色

订货须知图片3

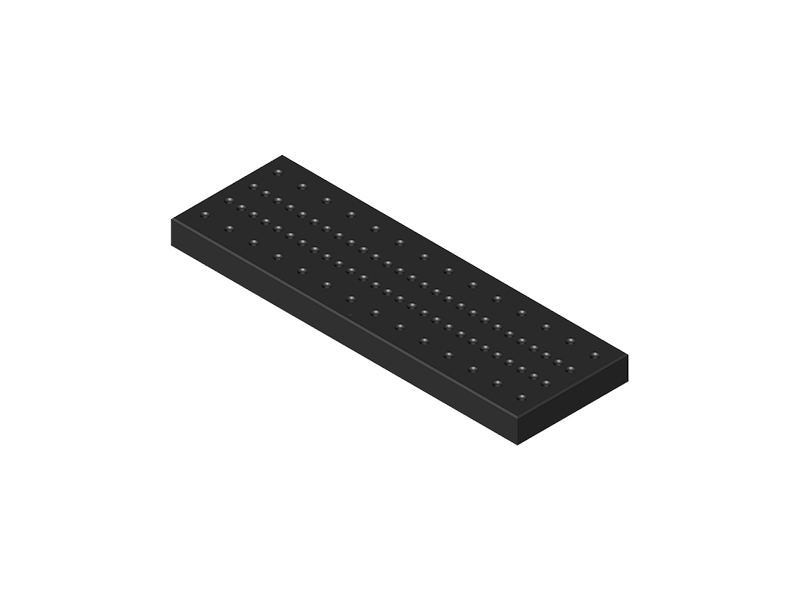

90018000

BP003-B-SI

BP003-SI公制基板 (114mm x 356mm x 25mm)

M6 x 1mm螺纹孔，25 mm孔间距网格, 82孔位

黑色

订货须知图片4

90018100

BP003-R-I

BP003-I英制基板 (4.5" x 14" X 1")

1/4-20螺纹孔， 1"孔间距网格, 82孔位

红色

90018200

BP003-B-I

BP003-I英制基板 (4.5" x 14" X 1")

1/4-20螺纹孔， 1"孔间距网格, 82孔位

黑色

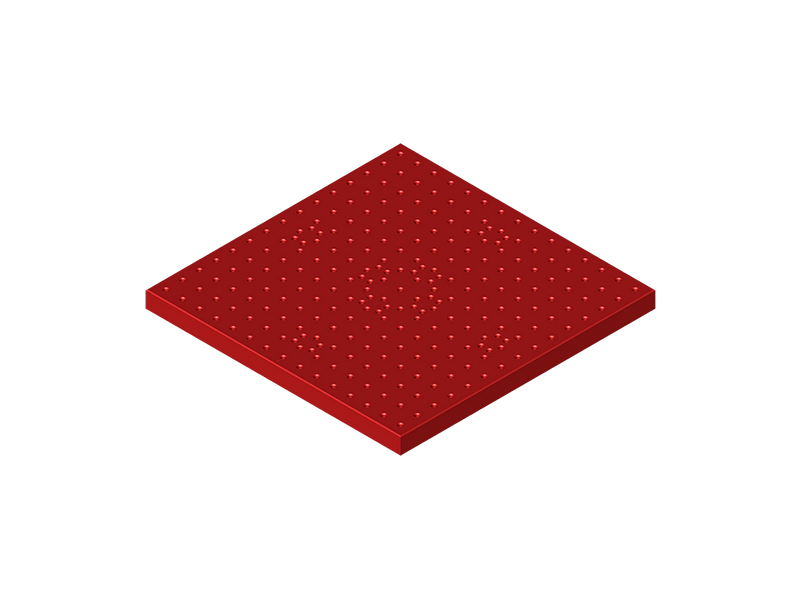

90018300

BP006-R-SI

BP006-SI公制基板(380mm x 380mm x 25mm)

M6 x 1mm螺纹孔，25 mm孔间距网格, 257孔位

红色

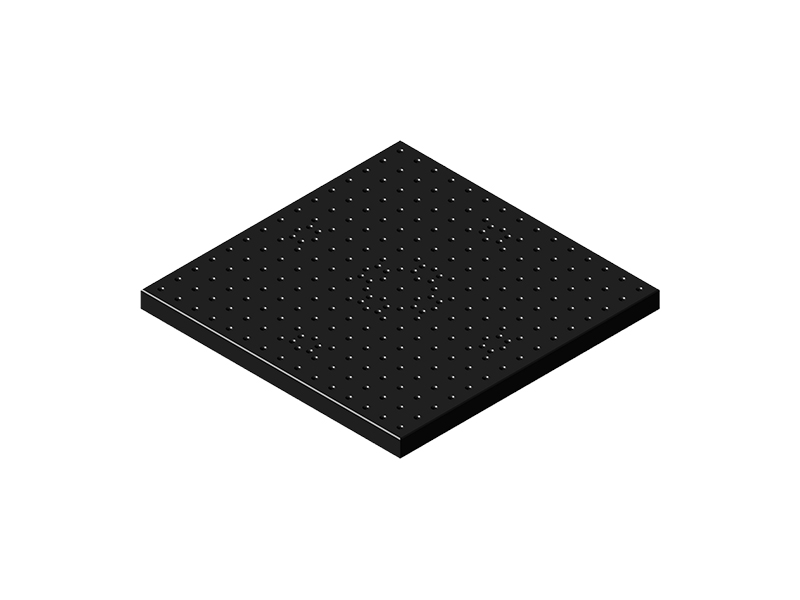

90018400

BP006-B-SI

BP006-SI公制基板(380mm x 380mm x 25mm)

M6 x 1mm螺纹孔，25 mm孔间距网格, 257孔位

黑色

90018500

BP006-R-I

BP006-I英制基板 (14.5" X 14.5" X 1")

1/4-20螺纹孔， 1"孔间距网格, 257孔位

红色

90018600

BP006-B-I

BP006-I英制基板 (14.5" X 14.5" X 1")

1/4-20螺纹孔， 1"孔间距网格, 257孔位

黑色

订货须知图片6

名称	功能	图片
适配器	适配板，适配块，适配柱用于把不同尺寸的器件及Luminos调节架整合为一套完整的系统
基板	基板为Lumnios调节架及其配件组装提供了一种方便的方法
光纤接触传感器	Luminos的接触传感器通过测量接触应力的水平，直观的给出光纤准直调节时光纤的接触情况，能够更快的给出零间隙的位置
光纤夹持夹具	水平光纤夹持夹具和垂直光纤夹持夹具专为安装在Luminos的I3000, I3005, I5000, I5005, I6000, I6005 and RYP3000调节架上水平光纤夹持夹具的V型槽光纤夹具的加长设计可以让光纤到达重合旋转中心点垂直光纤夹持夹具的垂直光纤夹持夹具所夹持的光纤的尖端置于旋转中心的点
光纤阵列夹持夹具	通用光纤阵列夹持夹具可以夹持2-48芯的阵列，窄头光纤阵列夹持夹具则适于PIC芯片四个方向同时调节的场景，单只可以夹持1-16芯的阵列
LINOS轨道	LINOS轨道让Luminos调节架可以快速大行程调节，在接近调节点时再采用调节架进行精密调节
真空夹持夹具	真空夹持夹具可以快速可靠的真空夹持脆弱的平面芯片，诸如小型芯片，复杂的波导，光学晶体等等
