简介：

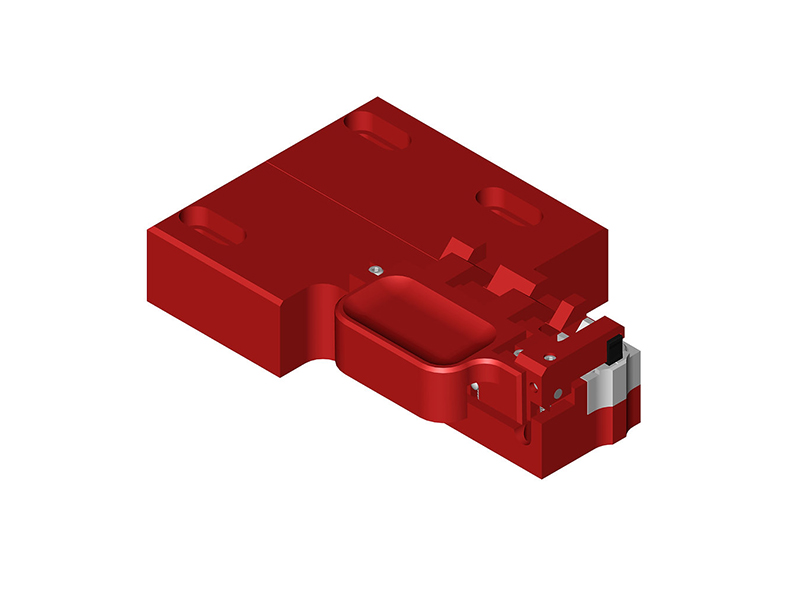

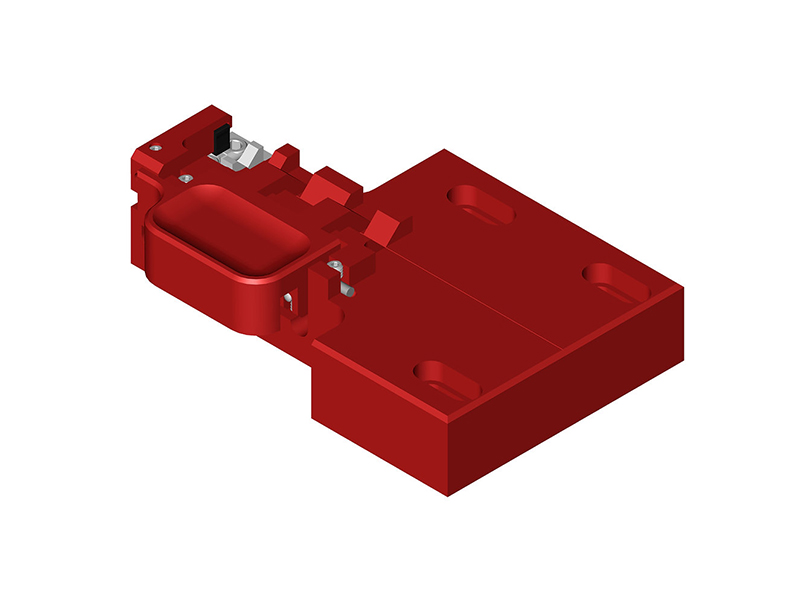

标准光纤夹持夹具：

特点：
• 双重夹持
• 精密加工V型槽
• 雕刻尖端易于观察光纤
• 滑动附件可选择投射
• 软性接触部件适于敏感的锥形光纤

概述：

FH003加长型精密V型槽裸光纤夹持夹具是设计用来配合Luminos调节架共同使用的，调节架型号包括I3000, I3005, I5000, I5005, I6000, I6005 及RYP3000. 加长型V型槽光纤夹持夹具长度可以达到重合旋转点。 特制的滑动附件的特点是可以使光纤夹持夹具达到使用者调节到想要的投射点。 硬化处理的不锈钢精密V型槽经过雕刻便于在准直调节时观测光纤。 双重夹持夹子及弹簧可以确保光纤夹持过程中不发生折断。 夹持应力设定为既能稳定夹持光纤，同时又可以推动光纤。 夹持弹簧的应力可以出厂预设为任意数值。

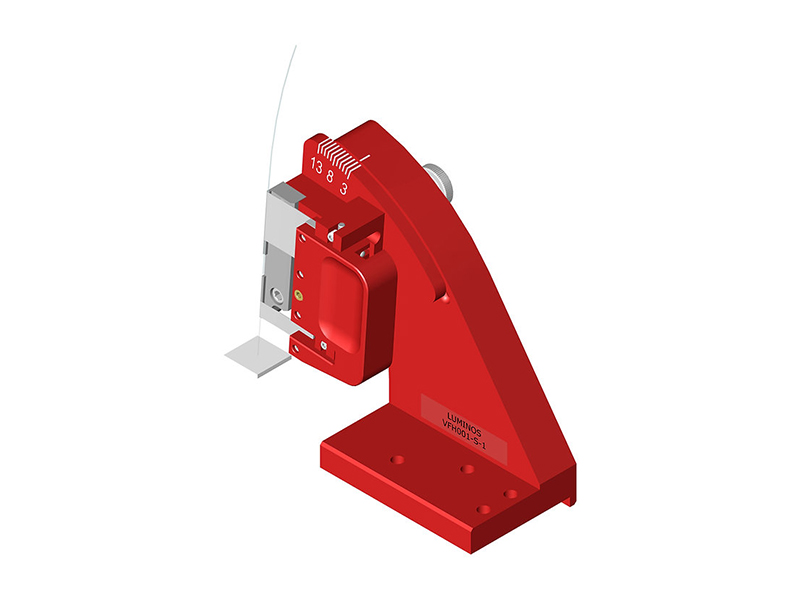

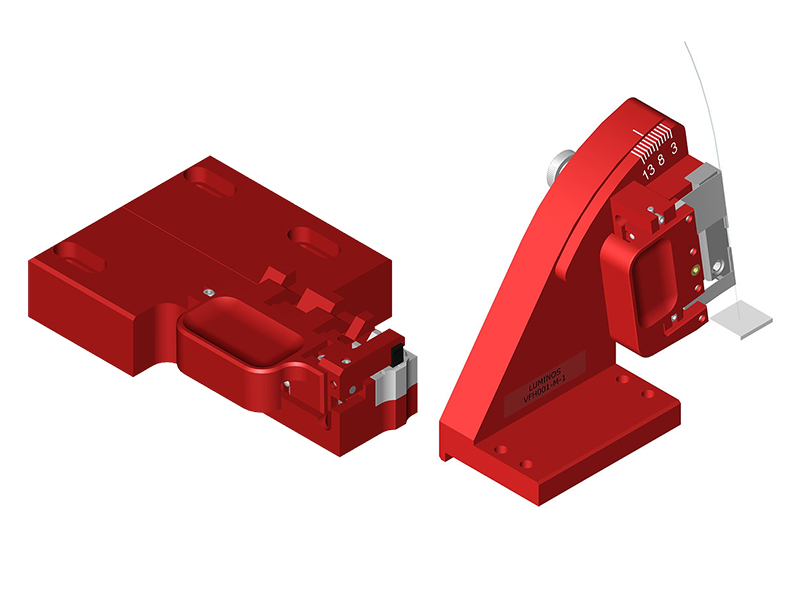

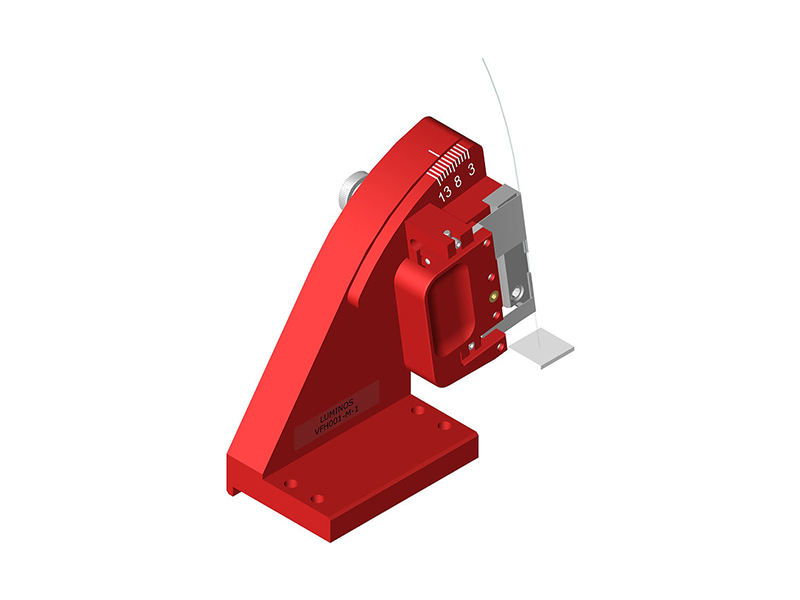

垂直光纤夹持夹具：

特点：
• VFH垂直光纤夹持夹具是设计用来对准跟PIC基板垂直的光纤的，可以进行小范围角度调节以期把不必要的反射降至最低
• 角度在87到77度范围内调节, 或者90度起8+/-5度范围内调节
• 角度调整后，围绕投射尖端的光纤旋转的重新对准工作降至最低
• 可镜像成对提供, 对Luminos “T”型布局最理想，即(输入/输出+ 中心调节架布局)
• 光纤在V型槽内引导，同时由大面积夹持垫片轻轻夹持
• 独立的V型槽为夹持丙烯酸酯涂覆的光纤而进行了优化设计，光纤尾部为玻璃部分
• 窄V型槽几何形状可以夹持两根距离相近的光纤

概述：

VFH系列垂直光纤夹持夹具设计用来配合Luminos调节架系列共同使用，调节架型号包括I3000,I3005, I5000, I5005, I6000, I6005 及RYP3000. 垂直光纤夹持夹具将光纤投射尖端至于旋转点，二次角度调整时旋转点保持不变。

VFH独特设计的特点是一条精密加工的窄V型槽，材质为硬化7068铝合金，带两条小型V型槽导入光纤。 VFH的几何形状还可以让单根或镜像成对光纤按照离垂直轴3度范围内放置，投射光纤尖端紧密相邻。 双左右柔性垫片类型夹子夹持光纤，轻柔均步的应力避免光纤受损。 夹持应力设定为光纤可以牢固夹持，同时在夹子内还可以移动，以便操作者调整光纤的尖端。 弹簧应力专为典型的125/250um丙烯酸脂包层光纤而进行了出厂预设。 参见Luminos垂直光纤夹持夹具在VCSEL准直系统应用内的应用。

订货须知：

标准光纤夹持夹具

垂直光纤夹持夹具
